三偏心金屬硬密封蝶閥密封面的加工方法

1、三偏心金屬硬密封蝶閥概述

三偏心金屬硬密封蝶閥的密封面是斜錐面，閥體密封圈（圖1）與蝶板組合件密封圈（圖2）的接觸為面接觸，其工作原理是靠驅動裝置扭力直接帶動蝶板組合件，使蝶板組合件密封圈與閥體密封圈充分接觸后產生彈性變形而密封。三偏心金屬硬密封蝶閥作為一種高性能閥門，具有耐腐蝕性好、密封可靠、開啟力矩小等優點。三偏心硬密封電動蝶閥DN1200，其中閥體密封圈材料為1Cr18Ni9Ti，蝶板組合件密封圈材料為復合的不銹鋼板與石棉板夾層組合件，閥體密封圈與蝶板組合件密封圈的加工質量直接決定蝶閥密封性能。

圖1 閥體外形及密封圈

圖2 蝶板組合件外形及密封圈

2、加工工藝

從三偏心金屬硬密封蝶閥的結構特點分析，蝶板組合件密封圈為不銹鋼板與石棉板的組合件，閥體密封圈為硬質合金，硬度很高，進刀量很難控制，不易一次加工成型，而且加工面的粗糙度要求很高。為保證加工要求，工藝過程為閥體或蝶板組合件粗加工—閥體密封圈堆焊硬質合金—保溫12h—熱處理消除熱應力—上工裝粗車密封面—上工裝精車密封面—上磨頭磨削密封面—閥體與蝶板組合件合鏜軸孔—強度試驗—密封試驗。

3、加工工裝

蝶板組合件密封圈與閥體密封圈密封面（加工面）均為斜錐面。閥體密封圈的錐體中心線與空間垂線夾角為8°，蝶板組合件密封圈的錐體中心線與空間垂線夾角為8°，為此設計閥體密封圈加工工裝（圖3）與蝶板組合件密封圈加工工裝（圖4）。

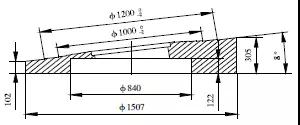

圖3 閥體密封圈加工工裝

圖4 蝶板組合件密封圈加工工裝

4、閥體密封圈加工

閥體起密封作為的為密封圈，焊接在閥體內（圖5）。在2.5m立車上將組焊好的閥體裝夾在閥體密封圈加工工裝上，將立車刀桿旋轉8°，根據圖紙設計要求，找正后沿圓錐母線方向走刀，車至未焊不銹鋼前的尺寸。然后堆焊不銹鋼，最后將焊好不銹鋼的閥體重新上立車，按上述方法車閥體密封圈至圖紙要求尺寸。最后在立車刀架上裝磨頭，對閥體密封圈進行磨削處理，使其達到圖紙設計粗糙度要求。

圖5 閥體密封圈加工

5、蝶板組合件密封圈加工

蝶板組合件起密封作用的零件是密封圈，密封圈為斜錐結構，其錐頂角為16°，厚度為13.5mm，由5層石棉板及4層不銹鋼板復合而成（圖6）。密封圈必須與蝶板和壓環等組裝在一起，加工時才能防止密封圈夾層中的不銹鋼板及石棉板翹曲變形。根據其結構特點，對蝶板組合件密封圈采用以下加工方法：（1）先在2.5m立車上分別把蝶板和壓環上的各止口加工到圖紙要求尺寸，外圓不加工；（2）按圖紙要求對壓環鉆孔，蝶板鉆孔攻絲；（3）壓環、密封圈和蝶板按圖紙裝配，將蝶板組合件工裝用螺栓緊固在閥體工裝上，然后再將蝶板組合件裝夾其上。立車刀桿旋轉8°車壓環、密封圈和蝶板至磨削尺寸；⑷用同樣厚度鋼板替下密封圈，車壓環、蝶板各錐面至圖紙尺寸；（5）工裝不動，將壓環、密封圈、蝶板重新按要求組裝，然后在立車刀架上裝磨頭，對密封圈進行磨削處理，使其達到圖紙設計粗糙度要求。

圖6 蝶板組合件密封圈加工

6、閥桿軸孔加工

將蝶板組合件放入閥體內，調整好蝶板組合件與閥體的相對位置后，倒入皂化液，5分鐘之內無滲漏，將蝶板組合件壓緊，合鏜閥體與蝶板的軸孔。

采用此工藝方法加工閥體密封圈與蝶板組合件密封圈，便于操作，工作效率高，能夠很好的保證密封面的幾何精度，其強度試驗及密封試驗均達了設計要求，具有良好的實用價值及推廣價值。

三偏心金屬硬密封蝶閥結構特點

1、硬密封蝶閥采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、根據用戶需求，硬密封蝶閥可以設計成具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三偏心金屬硬密封蝶閥常見的問題：

一、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。

二、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。

三、因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。

其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。

閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。

采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。

當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。

因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥。
