產品概述

D971X電動對夾式蝶閥是由高精度電動執行器與對夾式蝶閥組成，執行器采用一體化結構，開關型有輸入AC220V電壓, 輸出無源觸點信號(或開關到位燈信號)，調節型有輸入（DC4-20mA或DC1-5V）的控制信號及單相電源即可控制運轉，電動對夾蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單，流通能力大，電動對夾蝶閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。

產品應用：

該電動蝶閥廣泛用于水廠、電廠、鋼廠、造紙、化工、輕紡、食品等給排水、氣體管道上作調節流量和截流介質的作用。

產品特點

1）設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2）密封件可以更換，密封性能可靠達到雙向密封零泄漏。

3）密封材料耐老化、耐腐蝕，使用壽命長等特點。

4）兩截式閥桿無銷連接，結構簡單緊湊，維修方便。

5）閥座密封與靠背一體結構，減少閥座變形量。

6）閥桿軸向定位裝置，增強密封性、減少閥門扭矩。

7）可以任何位置安裝，維修方便。

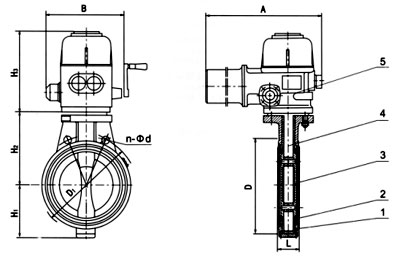

尺寸圖
用途：

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

材料：

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置	組合件

壓力等級：PN（MPa）　1.0　1.6

測試：

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

尺寸參數：

公稱通徑DN	公稱壓力MPa	工作壓力MPa	L mm	D mm	D1 mm	n-Φd	H1 mm	H2 mm	氣動裝置					質量
公稱通徑DN	公稱壓力MPa	工作壓力MPa	L mm	D mm	D1 mm	n-Φd	H1 mm	H2 mm	型號	A mm	B mm	H3 mm	Do mm	質量
40	1.0	1.0	33	150	110	4-18	55	100	QB1-5-1	418	308	249	-	22
50			43	165	125	4-18	64	120	QB1-5-1	418	308	249	-	24
65			46	185	145	4-18	80	120	QB1-5-1	418	308	249	-	26
80			46	200	160	8-18	112	130	QB1-10-1	418	308	249	-	27
100			52	20	180	8-18	90	145	QB1-15-1	418	308	249	-	28
125			56	250	210	8-18	112	160	QB1-20-1	418	308	249	-	33
150			56	285	240	8-22	135	175	QB1-20-1	418	308	249	-	34
200			60	340	295	8-22	160	210	QB2-40-1	418	308	339	-	57
250			68	395	350	12-22	206	235	QB2-60-1	418	308	339	-	72
300			78	445	400	12-22	232	273	QB3-90-1	585	275	340	305	1142
350			78	505	465	1-22	263	310	QB3-120-1	585	275	340	305	125.5
400			102	565	515	16-26	295	340	QB3-200-1	585	275	340	305	170.5
450			114	615	565	20-26	327	370	QB3-250-1	585	275	340	305	200
500			127	670	620	20-26	358	399	QB4-400-0.5	729	355	372	457	238
550			140	730	675	20-30	384	430	QB4-400-0.5	729	355	372	457	271
600			156	780	725	20-320	474	460	QB4-500-0.5	729	355	372	457	339
700			165	895	840	24-30	486	610	QB5-800.-0.25	910	395	429	457	515
800			190	1015	950	247-33	591	672	QB5-1200-0.25	910	395	429	457	655
900			203	1115	1050	28-33	640	735	QC1500-0.4	783	448	585	400	920
1000			216	1230	1600	28-36	721	800	HQ2500-0.25	783	448	650	400	1100

訂貨須知：
一、①電動對夾襯膠蝶閥產品名稱與型號②電動對夾襯膠蝶閥口徑③電動對夾襯膠蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的電動對夾襯膠蝶閥型號，請按電動對夾襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明精閥門專家為您審核把關。
