電動球閥

電動四通球閥

Q946F電動四通球閥?的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全

產品簡介:
Q946F電動四通球閥的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全。密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式, DN200以下為固定球形式。球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地鋪設得場所
產品特點

一、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介流向的切換。也能使阻互垂直的兩個通道連通或關閉。
二、四閥座密封三通球閥造型美觀,結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外一通道連通,靈活控制管路中介質的合流或分流。

尺寸圖

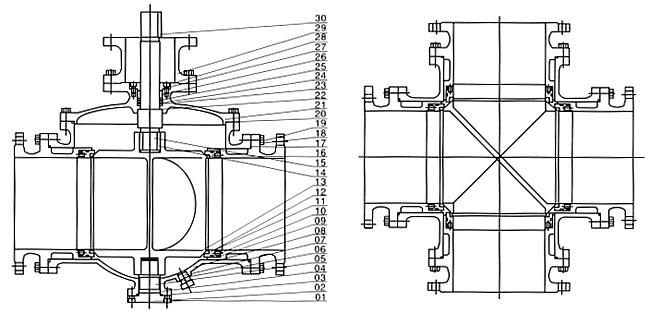

主要零件材料

序號材料
標準
零件
名稱
材料牌號序號材料
標準
零件
名稱
材料牌號
碳鋼不銹鋼碳鋼不銹鋼
GBASTMGBASTMGBASTMGBASTM
01底蓋25A1051Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
16側蓋WCBASTM1Cr18Ni9Ti
1Cr18Ni12Mo2
CF8/CF8M/
CF3/CF3M
02底蓋螺釘25CrMoAA193-B71Cr17Ni2A193-B8M17墊圈氟橡膠;PTFE;金屬夾石墨
03墊圈氟橡膠;PTFE;金屬夾石屬18螺母45A194-2h0Ci18NiA194-8M
04止推軸承金屬夾PTFE19雙頭螺柱35CrMoAA193-B71Cr17Ni2A193-B8M
05下閥桿2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
20墊圈氟橡膠;PTFE;金屬夾石墨
06下閥桿軸承金屬夾PTFE21閥蓋WCBA216-WCB1Cr18Ni9Ti
1Cr18Ni12Mo2
CF8/CF8M/
CF3/CF3M
07排污塞2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
22止推軸承PTFEPTFEPTFEPTFE
08閥體WCBA216-WCB1Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
23壓環25鍍鉻A105鍍鉻1Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
09閥座O型圈氟橡膠氟橡膠氟橡膠氟橡膠24填料函O型圈氟橡膠氟橡膠氟橡膠氟橡膠
10閥座彈簧17-7PH17-7PH17-7PH17-7PH25閥桿O型圈氟橡膠氟橡膠氟橡膠氟橡膠
11閥座PTFE;PPLPTFE;PPLPTFE;PPLPTFE;PPL26閥桿填料石墨
12閥座支承圈25鍍鉻A105鍍鉻1Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
27填料壓蓋WCBA216-WCB1Cr18Ni9Ti
1Cr18Ni12Mo2
CF8/CF8M/
CF3/CF3M
13球體1Cr18Ni9Ti3041Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
28螺釘35CrMoAA193-B71Cr17Ni2A193-B8M
14球體鍵40Cr40Cr1Cr17Ni21Cr17Ni229支架WCBWCBWCBWCB
15上閥桿2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
3040Cr40Cr1Cr17Ni21Cr17Ni2


應用規范
1、設計、制造按GB12237-89
2、結構長度按SDV-2002
3、連接法蘭:JB79-944、閥門檢查和試驗按GB13927-89

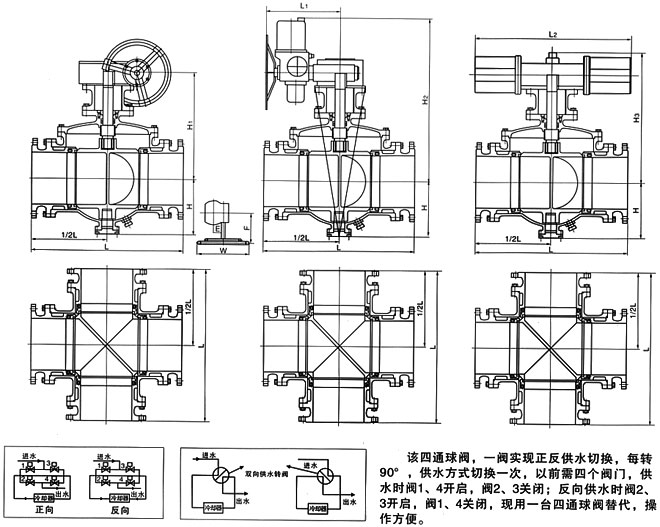

尺寸圖

連接尺寸及重量

公稱通徑

150

200×150

200

250×200

250

350×250

300

350×300

350

400×350

400

450×400

450

500×450

500

600×500

600

球孔d1150150200200250250300300350350400400450450500500600
L5705706706707607608508509809801080108012201220136013601750
H219219273273360360395395430430470470550550580580700
手動H13303303983984954955805806256256706706986988408401050
E--116116116116171171171171257257257257257257150
F--350350350350400400420420400400420420400400410
W10501050600600600600800800800800800800800800800800800
電動H2554554600600652652760760770770830830--9409401020
L1235235235235235235259259400400400400--410410510
氣動H366666673673692692610591059112711271393139314681468153815381370
L277677677677677677610601060106010601360136013601360136013602840

訂貨須知:
一、①四通四密封球閥產品名稱與型號②四通四密封球閥口徑③四通四密封球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的四通四密封球閥型號,請按四通四密封球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的明精閥門專家為您審核把關。
