產品概述：
上明牌ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的液體介質的通斷或流量調節控制。 本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。 全不銹鋼電磁閥,不銹鋼電磁閥,電磁閥。
工作原理：
本閥為分步動作直接導式常閉電磁閥，線圈通電后銜鐵先帶動小閥開啟，大閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，大小閥利用介質壓力而緊密關閉。

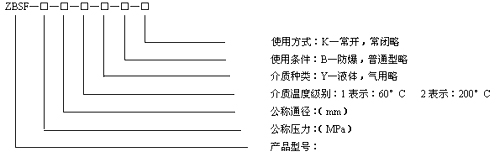

型號規格：
技術參數：
安裝尺寸：
工作介質 | 腐蝕性氣體、超凈流體、食用流體 | |||||||
介質溫度°C | ZBSF-1(1Y): ≤60°C ZBSF-2(2Y): ≤200°C | |||||||
公稱壓差（MPa） | 1.6 | |||||||
工作壓差（MPa） | 0~1.6 | |||||||
電源電壓 | AC220V其余規格可作特殊訂貨 | |||||||
使用壽命 | 按JB/T7352-94規定 | |||||||
額定流量系數（kv） | ||||||||
泄漏量（ml/min） | 按JB/T7352-94.F規定 | |||||||
公稱通徑（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | |
功耗（VA） | 40 | 50 | ||||||
DN | L | H | D | D1 | D2 | b | f | n-d |
10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4 -ф14 |
15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4 -ф14 |
20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4 -ф14 |
25 | 160 | 153 | 115 | 85 | 65 | 16 | 3 | 4 -ф14 |
32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4 -ф18 |
40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4 -ф18 |
50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4 -ф18 |
訂貨須知：
一、①ZBSF不銹鋼電磁閥產品名稱與型號②ZBSF不銹鋼電磁閥口徑③ZBSF不銹鋼電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明精閥門專家為您審核把關。
