電動調節閥

電子式角型調節閥

上明牌ZDSJ系列電子式直行程電動角型調節閥,配用德國進口PS系列直行程電動執行機構,實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小,使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節,可以避免結焦,堵塞,也便于自潔和水清洗,角型閥一般使用于底進側出的場合

產品概述:
上明牌ZDSJ系列電子式直行程電動角型調節閥,配用德國進口PS系列直行程電動執行機構,實現對壓力、流量、溫度、液位等參數的調節。該電動調節閥具有體積小、重量輕、泄漏量少、流路簡單、阻力小,使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節,可以避免結焦,堵塞,也便于自潔和水清洗,角型閥一般使用于底進側出的場合,因?yàn)檫@樣可使調節有較好的穩定性。

閥體:

形式:角型單座鑄造閥
公稱通徑:20-300mm
公稱形式:PN1.6 4.0 6.4Mpa
連接形式:法蘭式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

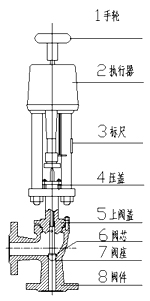

性能圖

上閥蓋:

常 溫 型:-20℃-+200℃
散 熱 型:-40℃-+450℃
壓蓋形式:螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管

四、閥內組織:

閥芯形式:上導向單座柱塞式閥芯

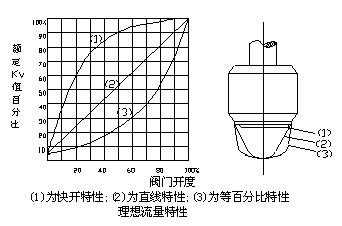

流量特性:等百分比特性,直線特性和快開特性
材 料:1Cr18Ni9Ti 0Cr18Ni12M02Ti
性能圖

執行機構:

類型:可選PS、3810、ZAZ型(DN100以內)、DKZ型(DN100以上)系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能:請參閱對應的執行機構與閥門定位器說明書。

規格參數表:

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Kv

6.5

10

16

25

40

63

100

160

250

400

630



行程mm

10

16

25

40

60

100

100

允許壓差ΔMPa

6.1

3.8

2.3

1.4

1.0

2.3

1.6

1.0

0.8

0.6

0.4



基本誤差%

±2.5

回差%

2.5

死區%

1.0

始終點偏差%

±2.5

額定行程偏差%

2.5

允許泄漏量Q

Kv值的0.1%

可調范圍

30:1

配電動執行器型號

PSL

PSL201

PSL202

PSL204

PSL208

PSL312

PSL320

3810L

SA-08

381LSA-30

381LSB-30

381LSB-50

381LSC-65

381LSC-160

公稱壓力 介質溫度閥 體材料

1.6MPa

常溫-20℃~+200℃ 鑄鐵HT200

4.0MPa

常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

6.4MPa

常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

溫度范圍:

閥體材料

公稱
壓力
MPa


介質工作溫度℃

120

200

250

300

350

400

425

450

475

500

525

550

575

600

最大工作壓力MPa

鑄鐵HT200


1.6


1.6

1.5













鑄鋼ZG25


4.0 6.4



4.0 6.4

3.7 5.9

3.3 5.2

3.0 4.7

2.8 4.1

2.3 3.7

1.8 2.9







鑄不銹鋼ZG1Cr18Ni9Ti

4.0 6.4





4.0 6.4

3.0 4.4

2.7 4.2

2.4 4.0

2.1 3.8

1.9 3.5

1.7 3.4

1.4 3.2

1.1 2.9

0.8 2.6

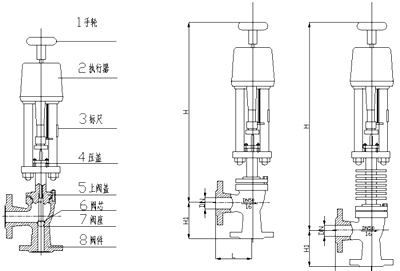

尺寸圖

安裝尺寸和重量

公稱通徑DN(mm)

L(mm)


H1mm

H(mm)

Rmm

重量

PN(MPa)


常溫

中溫

PN1.6 MPa

1.6

20


100


100


740


870


176


15.5

25


115


115


740


870


176


25

32


130


130


785


915


176


27.5

40


130


130


770


900


176


28.5

50


150


150


785


920


176


32.5

65


170


170


915


1080


225


59

80


190


190


975


1140


225


59

100


215


215


1035


1200


225


87

125


250


250


1145


1285


225


133

150


275


275


1200


1340


225


171

200

325

325

1255

1400

225

269

型號編制說明

Z

D

S

JP

16

C

G

自控閥門

執行機構類型

位移特征:

閥門結構形式:

公稱壓力:

閥體材質:

溫度類型:


D:表示PS系列


S:表示直行程

J:表示角形閥

16:表示1.6MPa

C:表示碳鋼

G:表示中溫型常溫省略


R:表示3810系列



P:表示單座

40:表示4.0MPa


P:表示不銹鋼鑄鐵省略


H:表示DKZ系列




64:表示6.4MPa



C:表示ZAZ系列
