氣動調節閥

氣動單座套筒調節閥

上明牌ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中

  • 型號：ZJHP/M
  • 溫度：常溫型-20~+200℃、散熱型-40~+450℃
  • 壓力：PN1.6 4.0 6.4MPa
  • 電話：021-51611222
  • 標簽： 薄膜調節閥 氣動調節閥

產品概述：
上明牌ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。該氣動調節閥與普通套筒閥門相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
閥體：
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
閥內組件：
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

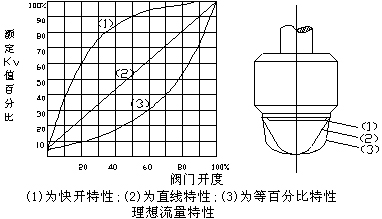

流量特性圖：

尺寸圖

尺寸圖

執行機構：
形 式：多彈簧式薄膜執行機構 墊 片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 范圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn 60-100) KPa
推 桿：2Cr13 供氣 壓力：0.14 0.16 0.28MPa
膜 蓋：A3 氣源 接頭：內螺紋M10X1
襯 套：2Cr13 環境 溫度：-30~+70℃
閥作用型式：氣一開式，氣一關式
主要技術參數：

公稱通徑(mm)

閥座直徑(mm)

額定流量系數Kv

額定行程(mm)

薄膜有效面積cm2

固有可調比

環境溫度℃

基本誤差

回差

死區

額定流量系數

泄漏量

直線

等百分比


G3/4


3
4
5
6
7
8

0.08
0.12
0.20
0.32
0.50
0.80

10

220

50:1

-40~+85

不帶定位器±5% 帶定位器±1%

不帶定位器±3% 帶定位器1%

不帶定位器±3% 帶定位器0.4%

±10%

單座10-4閥額容量（套筒10-3閥額定容量）

20

10


1.8


1.6


10

350

12


2.8


2.5

15


4.4


4

20


6.9


6.3

25


25


11


10


16


40

32


17.6


16


25


40


27.5


25

50


50


44


40

65


65


69


63


40


560


80

80


110


100

100


100


176


160

150


125


275


250


60

900


150


440


400

200

200


690


630

250


250


1000


900


100

1400

300

300

1600

1440

ZJHP型氣動單座調節閥允許壓差：

開關方式

執行機構型號

彈簧范圍KPa

氣源壓力MPa

公稱通徑（閥座直徑）mm

20

25


40

50

65

80

100

150

200

10

12

15

20

氣關

ZHA-22


20-100
20-100
40-200

0.14
0.25
0.4

6.4
6.4
6.4

6.19
6.4
6.4

3.96
6.4
6.4

2.2
6.4
6.4

1.4
6.4
6.4

-

-

-

-

-

-

-

ZHA-23


20-100
20-100
40-200


-

-

-

-

-

-

0.56
3.64
5.04

-

-

-

-

-

-

ZHA-34


20-100
20-100
40-200


-

-

-

-

-

-

-

0.35
2.30
3.18

-

-

-

-

-

ZHA-45


20-100
20-100
40-200


-

-

-

-

-

-

-

-

0.34
2.21
3.06

0.22
1.43
1.98

0.14
0.91
1.26

-

-

氣開

ZHB-22


20-100
40-100
80-240


0.14
0.25
0.4

4.64
6.4
6.4

3.09
6.4
6.4

1.98
5.94
6.4

1.11
3.3
6.4

0.7
2.1
4.9

-

-

-

-

-

0.10
0.66
0.92

0.06
0.37
0.52

ZHB-23


20-100
40-100
80-240


-

-

-

-

-

-

0.28
0.84
1.95

0.18
0.53
1.25

-

-

-

-

-

ZHB-34


20-100
40-100
80-240


-

-

-

-

-

-

-

-

0.17
0.51
1.18

0.11
0.33
0.78

0.07
0.21
0.5

-

-

ZHB-45

20-100
40-100
80-240

-

-

-

-

-

-

-

-

-

-

-

0.05
0.15
0.36

0.03
0.09
0.21

1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當的解決辦法。
2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。
ZJHP型氣動套筒調節閥允許壓差表：

開關方式

執行機構型號

彈簧范圍KPa

氣源壓力MPa

公稱通徑（mm）

25

40

50

65

80

100

150

200

氣關

ZHA-22


20-100
20-100
40-200


0.14
0.25
0.4

3.00


-

-

-

-

-

-

-

6.4


-

-

-

-

-

-

-

6.4

-

-

-

-

-

-

-


ZHA-23


20-100
20-100
40-200

0.14
0.25
0.4


-

2.25


1.95


-

-

-

-

-

-

6.4


6.4


-

-

-

-

-

-

6.4

6.4

-

-

-

-

-

ZHA-34


20-100
20-100
40-200

0.14
0.25
0.4

-

-

-

2.36


2.04


1.67


-

-

-

-

-

6.4


6.4


6.4


-

-

-

-

-

6.4

6.4

6.4

-

-

ZHA-45


20-100
20-100
40-200


0.14
0.25
0.4

-

-

-

-

-

-

1.41


1.14

-

-

-

-

-

-

6.4

6.4

-

-

-

-

-


6.4

6.4

氣開

ZHB-22


20-100
40-100
80-240

0.14
0.25
0.4

1.50


-

-

-

-

-

-

-

4.50


-

-

-

-

-

-

-

6.4

-

-

-

-

-

-

-

ZHB-23


20-100
40-100
80-240

0.14
0.25
0.4


-

-

-

-

-

-

-

-

-

1.13


0.98


-

-

-

-

-

-

3.38


2.93


-

-

-

-

-

ZHB-34

20-100
40-100
80-240

0.14
0.25
0.4

-

6.4

6.4

1.18


1.02


0.84


-

-

-

-

-

3.54


3.06


2.51


-

-

-

-

-

6.4

6.4

5.85

-

-

ZHB-45

20-100
40-100
80-240

0.14
0.25
0.4

-

-

-

-

-

-

0.71


0.57

-

-

-

-

-

-

2.12


1.71

-

-

-

-

-

-

4.94

4.00

說明： 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適 當的解決辦法。
ZJHP/M型氣動調節閥外形圖：

尺寸圖

尺寸圖

ZJHP/M型氣動薄膜調節閥外型尺寸：


公稱通徑


L(mm)

H(mm)

H1(mm)

ФA(mm)

ANSI125FF
ANSI150RF
JIS10KFF.RF
PN0.6、1.6



ANSI300
JIS2030KRF
PN4.0


ANSI600
JIS40K.RF
PN6.4


普通


高溫

PN6


PN16

PN40

PN64

G3/4″


120


120


120


253



31


31


-

236


20


181


194


206


398.5


548.5


45


52.5


65


285

25


184


197


210


410.5


560.5


50


57.5


70


40


222


235


251


455


620


65


75


85


50


254


267


286


457.5


627.5


70


82.5


90


65


276


292


311


610


790


80


92.5


102.5


360

80


298


317


337


622


8.7


95


100

107.5


100


352


368


394


640


850


105


110


117.5


125


150


451


473


508


870


1130


132.5


142.5


150


172.5


470

200

600

610

650

890

1150

160

170

187.5

207.5

法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的采用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001－1984
ANSIB16.5－1981
法蘭連接：FF、PR、RJ和LG。
型號編制說明：

Z

J

H

P

16

C

G

K

自控閥門

執行機構：

多彈簧氣動薄膜執行機構

閥門結構類型：

公稱壓力：

閥體材質：

溫度類型：

作用型式：

-

J：表示精小型

-

P：表示單座


16：表示1.6MPa


C：表示碳鋼


G：中溫型常溫省略

K：表示氣開型

-

-

-

N：表示雙座


25：表示2.5MPa


P：表示不銹鋼


-

B：表示氣關型

-

-

-

M：表示套筒閥

40：表示4.0MPa


F46：表示閥體襯氟

-

-

-

-

-

-

64：表示6.4MPa

-

-

-
